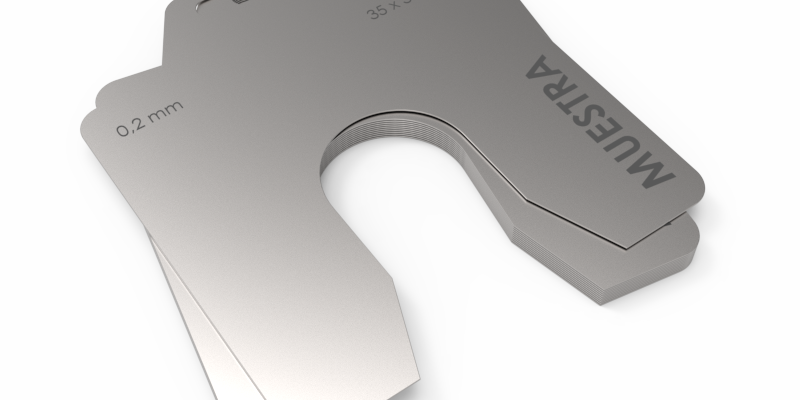

Калибровочные пластины (их ещё называют выравнивающие, установочные, shim-пластины) — это прецизионные металлические прокладки заданной толщины, которые устанавливают между опорной поверхностью агрегата и фундаментом/рамой. Их главная задача — задать точную высоту и параллельность подошвы, убрать перекосы, равномерно распределить нагрузку по пятну контакта и обеспечить возможность быстрого демонтажа/монтажа без повторной мехобработки основания. Правильно подобранный «пакет» пластин напрямую влияет на ресурс подшипников, муфты и уплотнений, на вибрационное состояние машины и на стабильность центровки в течение межсервисного интервала.
Принцип действия
Принцип прост: набором тонких и толстых пластин конструктор или наладчик «конструирует» требуемую высоту под опорой. Толщина каждой пластины известна с высокой точностью (для тонких — с допусками в сотые доли миллиметра), поэтому суммарная высота пакета предсказуема. Благодаря этому:
-
компенсируется параллельное смещение и угловой наклон опорной поверхности относительно фундамента;
-
обеспечивается коаксиальность валов при центровке муфт и редукторов;
-
снижается локальная контактная нагрузка (кромки лап не «выдавливают» мягкую подливку), уменьшается риск «просадки» агрегата после затяжки;
-
появляется возможность повторной выверки: пластины легко вынуть, переставить, заменить на другой набор толщин без резки и шлифовки на месте.
В идеале пакет собирают так, чтобы он был жёстким, но позволял «тонкую подстройку». Типовая практика — сочетать 1–2 базовых толстых элемента (например, 2–3 или 5 мм) с 2–4 тонкими доводочными (0,10–0,50 мм). Это позволяет оперативно ловить целевую высоту, не превращая пакет в «гармошку» из десятка сверхтонких листов. Важно, чтобы пластины:
-
перекрывали не менее 80–90 % пятна контакта подошвы лапы;
-
имели чистые, безграточные кромки и, при необходимости, небольшую фаску, чтобы не возникало «качки» на литейных галтельных радиусах;
-
содержали П-образный или овальный паз под анкер (ширина паза выбирается под диаметр шпильки с технологическим зазором), что упрощает ввод пластины под уже стоящую на анкерах машину.
Последовательность работы с пластинами обычно такова: измерение исходного перекоса/высоты, подбор пакета, временная сборка и подтяжка, контроль параллельности и центровки, при необходимости — замена одной из пластин на соседнюю по толщине и окончательная затяжка. Корректно собранный пакет не деформируется при прикладке монтажного усилия и сохраняет геометрию в эксплуатации (в том числе при тепловом расширении).
Основные сферы применения
Калибровочные пластины — универсальный технологический инструмент в механосборке, монтаже и обслуживании. Наиболее частые области применения:
-
Вращающееся оборудование: электродвигатели, насосы, вентиляторы, воздуходувки, компрессоры, муфтовые узлы, редукторы. Здесь пластины — базовый элемент процедуры центровки валов.
-
Тяжёлые агрегаты и привода: экструдеры, мельницы, грохоты, линии непрерывного литья, где требуется большой охват пятна контакта и усиленные пакеты.
-
Станкостроение и механообработка: выверка баз станков, направляющих, приводных модулей, координатных столов, когда микронная точность критична для геометрии обработки.
-
Энергетика и HVAC: выравнивание рамы чиллеров, циркуляционных насосов, теплообменников, дутьевых вентиляторов, чтобы избежать вибраций и «разваливания» муфт.
-
Транспорт и подъёмная техника: базы лебёдок, редукторов кранов, тяговых электроприводов, где важно сохранить центровку под переменными нагрузками.
-
Приборостроение и испытательные стенды: точная посадка контрольно-измерительного оборудования, балансировочных машин, силовых стендов.
Если ваша задача — центровка валов и выверка приводов, логично не терять время на самодельные прокладки: проще всего приобрести готовые калиброванные пластины у компании MUESTRA, где доступны как типовые форматы, так и изготовление по нужным размерам.
Какие бывают и чем отличаются
Ассортимент калибровочных пластин огромен, однако ключевые различия укладываются в несколько признаков.
1) Геометрия и габариты.
Стандарт — квадратные и прямоугольные пластины для типоразмеров лап (условно: 35×35, 50×50, 75×75, 100×100, 125×125, 150×150, 200×200 мм и крупнее). Для нестандартных опор применяют:
-
овальные/округлые формы — под фланцевые и круглые лапы;
-
сегментные, Г-образные, D-образные — когда часть зоны ограничена ребрами или бортами;
-
увеличенные форматы — для крупного оборудования (например, под анкера М30–М36 с широким пятном контакта).
2) Тип паза.
П-образный паз с различной шириной (ориентировочно под М10–М30: ~9/13/16/21/32/45 мм), продольный овальный или сквозное отверстие. Выбор определяется:
-
диаметром анкера и требуемым технологическим зазором;
-
необходимостью вводить пластину сбоку под уже надетую на шпильки лапу;
-
величиной смещения анкеров в старых фундаментах (овальность облегчает посадку).
3) Толщинная линейка.
Тонкие (0,05–0,10–0,20 мм) для «ювелирной» доводки; средние (0,30–0,70–1,0 мм) для штатной регулировки; толстые (1,5–2–3–4–5 мм) для «чернового» набора высоты и жёсткости. Комбинация в пакете позволяет точно выйти на целевое значение без лишних слоёв.
4) Материал и обработка.
Чаще всего используют коррозионностойкую сталь: она не ржавеет, сохраняет размеры и внешний вид при эксплуатации в цеховой атмосфере. В условиях агрессивных сред и при требованиях к магнитным свойствам могут применять специальные марки. Важны:
-
качество кромок (дебурринг, снятие фаски), чтобы исключить надрывы краски и «качку» на литейных радиусах;
-
плоскостность и параллельность — пластины должны лежать «лист к листу»;
-
точность толщины — для стабильной суммарной высоты пакета.
5) Комплектация и маркировка.
Пластины поставляются по отдельности (пачки по 10 шт одной толщины) и в наборах — готовые комплекты, подобранные по толщинам под типовые задачи (например, 80/100/120 шт с градацией от 0,05 до 3–5 мм). Маркировка на каждой пластине или ярлык на пачке ускоряют работу на площадке, а цветные разделители помогают визуально отличать толщины.
6) Производственный способ.
Штамповка или лазерная резка — обе технологии допустимы при правильной доводке. Критично не столько «как вырезали», сколько как зачищены кромки и какой контроль толщины проводится на выпуске. Качественный производитель прикладывает паспорта и обеспечивает повторяемость от партии к партии.
Как выбирать на практике?
-
Для типовых электроприводов (М12–М20) достаточно стандартных геометрий и паза 13–21 мм, а линейка толщин — от 0,05 до 2–3 мм.
-
Для крупных узлов (М24–М36) ориентируйтесь на увеличенные габариты с пазом 32–45 мм и жёсткий пакет (несколько толстых + минимум тонких).
-
При ограниченном доступе/смещённых анкерах заказывайте овальные пазы и фаски по периметру; при литейных галтелях — внутренние радиусы R1–R3.
-
Если требуется быстрый демонтаж для ТО, предпочтительны П-пазы (ввод/вывод сбоку без снятия гайки).
Итак, калибровочные пластины — это простой по идее, но критически важный элемент монтажа и обслуживания машин. Они задают геометрию, снимают лишние напряжения, защищают подшипники и муфты от преждевременного износа, сокращают простои при регламентных работах. Понимание принципа действия, грамотный выбор типоразмера/толщин и аккуратная сборка пакета гарантируют стабильную центровку и долговечность оборудования — от небольшого насоса до тяжёлого компрессорного агрегата.
